Dispositivo T-Marker compatível com All-on-T

Código: 2466
FOTOGRAMETRIA · ARCOS TOTAIS · CONEXÃO AOT

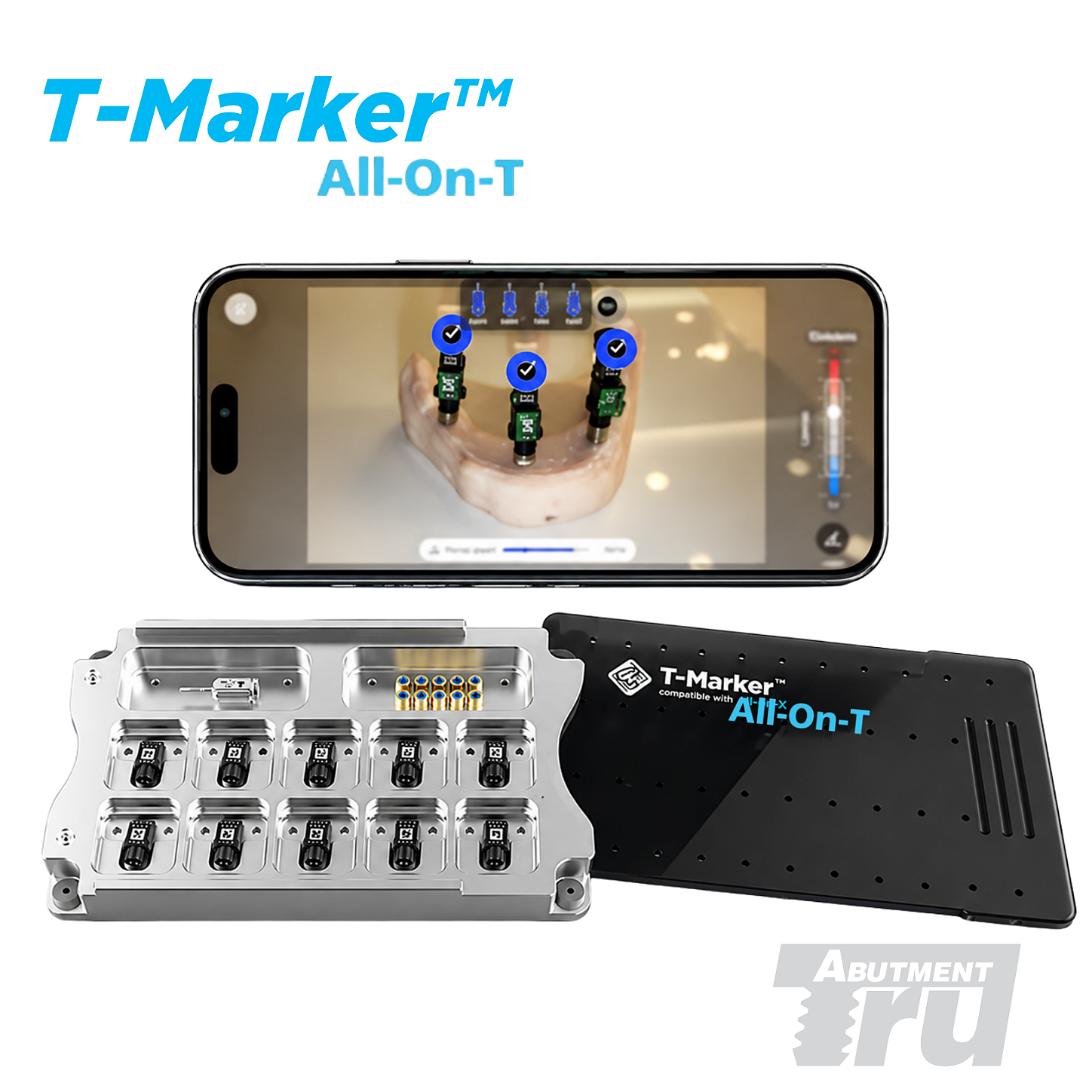

Dispositivo T-Marker™ All-on-T (AOT)

Capture a posição dos pilares multi-unit com um dispositivo Apple compatível.

O T-Marker™ All-on-T (AOT), da TruAbutment, é um sistema de marcadores físicos para aquisição digital das posições de pilares multi-unit — MUA em reabilitações de arco total sobre implantes. A câmera de um iPad Pro ou iPhone Pro compatível registra os marcadores, e o aplicativo T-Marker processa as imagens para gerar os dados de posicionamento em STL.

A versão AOT corresponde ao encaixe dos marcadores na linha All-on-T. A seleção exige conferir a conexão protética utilizada no caso. O fluxo combina a captura dos pilares com os demais registros do paciente para o planejamento em CAD, incluindo tecidos, antagonista e oclusão.

O kit físico, a assinatura do aplicativo e o aparelho Apple são itens distintos. O tablet ou smartphone não acompanha o kit.

O conceito: referência espacial para o arco total

A reconstrução digital de arcos extensos exige atenção à posição relativa dos pilares. O T-Marker utiliza marcadores identificáveis capturados em diferentes ângulos para calcular essa relação espacial, em vez de depender apenas da união sequencial de superfícies do escaneamento intraoral.

O resultado é um conjunto de dados destinado à integração com o planejamento protético. A posição dos pilares é uma parte do caso: anatomia do rebordo, dentes quando presentes, arco oposto e relação intermaxilar precisam ser registrados pelo fluxo apropriado.

A tecnologia auxilia a aquisição dos dados e a comunicação com o laboratório. A indicação do tratamento, a conferência dos registros e a validação da adaptação da prótese permanecem clínicas.

Principais benefícios

  • Captura móvel: utiliza a câmera de um iPad Pro ou iPhone Pro compatível com o aplicativo.
  • Dados de posicionamento dos MUAs: fornece referências digitais para o desenho de reabilitações totais sobre implantes.
  • Acompanhamento da captura: indicadores do aplicativo ajudam o operador a conferir foco, ângulo e progresso de leitura de cada marcador.
  • Verificação de angulações: o aplicativo oferece ferramentas para consultar as angulações dos pilares no fluxo digital.
  • Exportação STL: permite integrar os registros ao ambiente CAD com a biblioteca correspondente.
  • Organização por caso: identifica a arcada e os marcadores utilizados para aquisição e revisão dos dados.

Kit físico e itens necessários ao uso

Item Função e condição de fornecimento
Marcadores T-Marker AOT Componentes físicos fixados nos pilares compatíveis para aquisição da posição espacial.
HS Cap / HS Cap Small Componentes de referência para integração do posicionamento dos pilares aos registros do escaneamento, conforme o fluxo e a apresentação adquirida.
Chave compatível Instrumento para fixação e remoção dos componentes. Utilizar a interface indicada para a versão do kit.
Aplicativo T-Marker Software de aquisição e processamento disponível na App Store, com ativação e assinatura próprias.
iPad Pro ou iPhone Pro compatível Aparelho para executar o aplicativo e captar os marcadores. Não incluso no kit físico.
Pilares multi-unit compatíveis com AOT Interface protética necessária para a instalação dos marcadores; selecionar conforme o caso.
Registros anatômicos e oclusais Dados complementares obtidos pelo fluxo clínico e de escaneamento apropriado.
Software CAD e biblioteca Ambiente de planejamento, como exocad, configurado para os componentes e o tipo de exportação utilizados.

Confira a quantidade de marcadores, a numeração e a composição exata da apresentação adquirida. A necessidade de um item para o procedimento não significa que ele esteja incluído no kit.

HS Cap e HS Cap Small: são apresentações diferentes; não devem ser tratadas como componentes de dimensões idênticas ou presumidas como inclusas em todas as configurações.

Especificações técnicas

Característica Descrição
Produto Dispositivo T-Marker™ All-on-T (AOT)
Fabricante TruAbutment
Categoria Sistema de aquisição de posições de pilares multi-unit por fotogrametria móvel
Versão mecânica All-on-T — AOT
Referência de marcador AT-01, conforme identificação do componente
Diâmetro do AT-01 7,7 mm
Altura total do AT-01 14,1 mm
HS Cap Small Diâmetro de 4,8 mm e altura de 5,5 mm
HS Cap Diâmetro de 6,9 mm e altura de 5,5 mm; apresentação distinta, vendida separadamente conforme a configuração
Dispositivo de captura iPad Pro ou iPhone Pro/Pro Max compatível
Aplicativo T-Marker, desenvolvido pela TruAbutment
Quantidade mínima para reconhecimento 3 marcadores no fluxo de captura
Capacidade de detecção Até 10 marcadores simultaneamente
Arquivo de saída STL com os dados de localização dos MUAs
Calibração O sistema é apresentado pelo fabricante como dispensando calibração do usuário
Licenciamento Aplicativo com assinatura; aquisição separada do hardware
Android Não suportado no fluxo descrito
Uso Profissional, com treinamento e conferência clínica do caso

Compatibilidade: escolha pela conexão protética

O T-Marker AOT é a versão correspondente à conexão All-on-T. O implante está integrado ao fluxo por meio do pilar/intermediário adequado; o marcador não deve ser selecionado apenas pelo nome da marca do implante.

A linha All-on-T dispõe de opções para diferentes sistemas. Exemplos apresentados pelo fabricante incluem BioHorizons, Camlog, Dentsply Sirona, MegaGen, Neodent, Nobel Biocare e Osstem/Hiossen. Isso não significa que toda plataforma ou todo pilar dessas marcas aceite o mesmo marcador.

Verificação O que precisa corresponder
Implante e intermediário Sistema, plataforma e pilar selecionados para o paciente.
Intermediário e marcador Encaixe All-on-T compatível com a versão AOT.
Tipo de exportação e HS Cap Geometria virtual correspondente ao componente e ao fluxo de alinhamento.
Biblioteca CAD Identificação e geometria apropriadas ao planejamento protético.

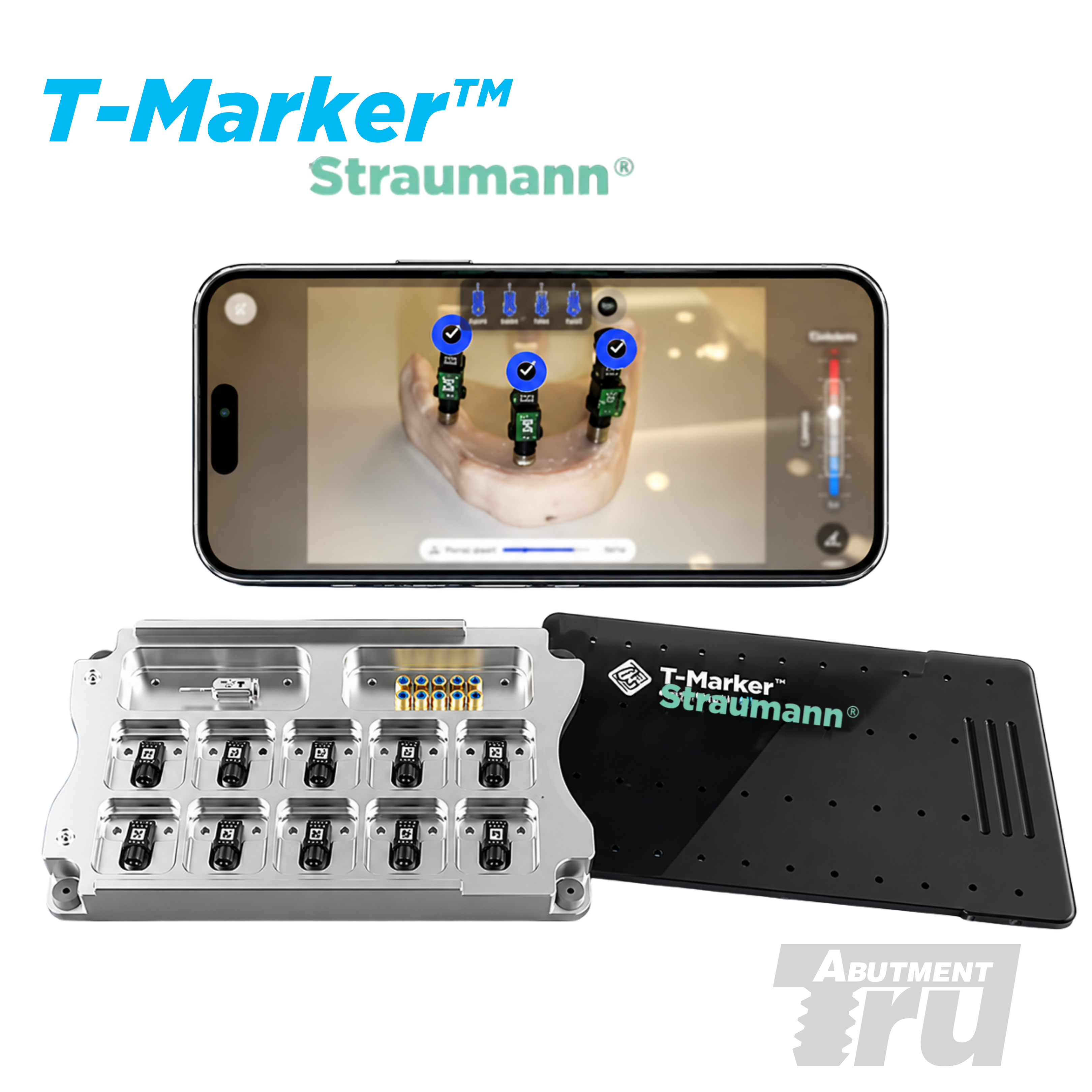

Outras versões de T-Marker URIS e Straumann possuem versões próprias; não presumir intercambialidade dos marcadores.

Antes de adquirir ou utilizar, informe o sistema de implante, o modelo do pilar e a plataforma para conferir a configuração. Conexões diferentes exigem componentes apropriados.

Aplicativo e requisitos Apple

Recurso Requisito / participação
iPhone iPhone 15 Pro ou Pro Max, ou modelos posteriores das linhas Pro/Pro Max compatíveis com o aplicativo.
iPad Linha iPad Pro compatível. O protocolo operacional utiliza iPad Pro 2024 ou mais recente, com recomendação de chip M4 ou superior.
Sistema operacional Conferir os requisitos vigentes da App Store para a versão instalada. A possibilidade de instalar o app não substitui a verificação do modelo de hardware recomendado.
Aplicativo T-Marker Criação do caso, identificação de arcada e marcadores, captura, revisão e exportação dos dados.
TruSuite Integração de casos quando utilizada no fluxo; a vinculação pode requerer o código de identificação do aparelho.
Assinatura Necessária para as funcionalidades contratadas e exportação. As condições são administradas separadamente do kit físico.

A compatibilidade depende do modelo exato do aparelho e da versão do aplicativo. Um iPhone comum ou um iPad de outra linha não deve ser considerado equivalente apenas por executar a mesma versão do sistema operacional.

Indicações e aplicações

  • Reabilitações de arco total sobre implantes: obtenção das posições relativas dos pilares multi-unit para o planejamento digital.
  • Casos All-on-X: aquisição de referências dos MUAs quando a conexão AOT e a configuração clínica forem compatíveis.
  • Integração clínica e laboratório: transferência dos dados em STL para associação aos demais registros e desenho protético.
  • Fluxos provisórios ou definitivos: participação na etapa de aquisição conforme a indicação clínica, o projeto e a fabricação selecionados.

O sistema não define a indicação de carga imediata e não substitui a avaliação de estabilidade dos implantes, tecidos, espaço protético e condições do paciente.

Fluxo de captura: do marcador ao arquivo STL

1. Conferir os componentes e o caso

Verifique a conexão AOT, a identidade dos marcadores, a integridade dos componentes e a adequação do aparelho Apple. Prepare os itens conforme as instruções de limpeza e processamento do fabricante.

2. Instalar os marcadores

Fixe os T-Markers nos pilares multi-unit compatíveis, com assentamento e estabilidade conferidos. Oriente as faces de leitura conforme o protocolo, sem cobri-las com tecidos ou instrumentos.

3. Configurar o aplicativo

Ative o acesso necessário e identifique o paciente ou número do caso, a arcada e os marcadores a capturar. Quando o fluxo utilizar TruSuite, conclua a vinculação solicitada pelo sistema.

4. Preparar o enquadramento

Alinhe a arcada com o guia na tela. O protocolo orienta iniciar o foco a uma distância maior e aproximar o aparelho de forma controlada até reconhecer os marcadores.

5. Capturar em diferentes ângulos

Utilize a orientação visual do aplicativo para foco, distância e inclinação. A referência operacional é de cerca de 7–12 cm e aproximadamente 45°, com pequenas variações laterais para completar a leitura.

6. Conferir cada leitura

Acompanhe o progresso até a conclusão de todos os marcadores previstos. Revise a captura; uma indicação de conclusão no aplicativo não dispensa a conferência do caso.

7. Gerenciar eventuais obstruções

Se um marcador impedir a leitura de outro, siga a sequência específica do aplicativo e do manual. O protocolo permite concluir a leitura do marcador obstrutivo antes de removê-lo, preservando a posição dos demais.

8. Revisar e exportar

Selecione o tipo de geometria de saída correspondente ao fluxo, confirme a identificação e exporte o STL. Associe os registros anatômicos e oclusais para o planejamento CAD.

Condição de reconhecimento: o fluxo requer pelo menos três marcadores e permite detectar até dez simultaneamente. Durante aquisições em etapas, respeite as orientações do aplicativo e evite movimentar os componentes ainda necessários à leitura.

Integração com o escaneamento intraoral e o CAD

O STL do T-Marker representa os dados de posição dos pilares. Para planejar a prótese, esses dados devem ser combinados com a anatomia do paciente e a relação entre os arcos.

Registro Função no planejamento
Posições dos MUAs Referência espacial dos componentes protéticos adquirida com T-Marker.
Rebordo e tecidos moles Anatomia de suporte e limites relevantes ao desenho da prótese.
Arco antagonista Referência anatômica para planejamento dos contatos.
Relação intermaxilar Transferência da DVO e oclusão estabelecidas clinicamente.
Bibliotecas e geometria de referência Correspondência dos componentes na associação dos arquivos e no CAD.

O tipo de exportação pode utilizar referências como HS Cap Small, HS Cap, MUA Cone ou Dual Align Scan Body, conforme a configuração do sistema. A seleção precisa corresponder ao método de alinhamento e à biblioteca utilizada.

Antes da fabricação, o laboratório e o clínico devem conferir os alinhamentos, a seleção dos componentes, o desenho e a viabilidade do projeto. A prova e a avaliação da adaptação permanecem parte do tratamento.

Limites de uso e cuidados com os marcadores

  • Não presumir conexão universal: confirme a versão AOT e a compatibilidade do pilar antes da instalação.
  • Preservar as faces de leitura: mantenha os marcadores visíveis e não cubra suas geometrias durante a captura.
  • Evitar movimentação: confira estabilidade e siga o fluxo previsto para remoção de componentes em caso de obstrução.
  • Inspecionar os componentes: observe danos, desgaste e alterações nas áreas de leitura ou fixação antes do procedimento.
  • Processamento próprio do dispositivo: siga a instrução de uso vigente para limpeza, esterilização e armazenamento. Não adote automaticamente o ciclo de outro scanbody.
  • Controle do caso: confira a identidade dos marcadores, a arcada e o tipo de exportação para evitar troca de referências.
  • Validação profissional: o arquivo digital não substitui diagnóstico, planejamento ou conferência clínica da adaptação.

O T-Marker não deve ser apresentado como garantia de erro zero, passividade automática ou dispensa de prova clínica. O resultado depende de aquisição, alinhamento, projeto, fabricação e validação.

Referências e orientações do sistema

Consulte as instruções de uso correspondentes ao kit e à versão do aplicativo antes do procedimento.

Perguntas frequentes

O que é o T-Marker All-on-T (AOT)?

É a versão do sistema T-Marker da TruAbutment destinada à conexão All-on-T, utilizada para adquirir digitalmente posições de pilares multi-unit.

O que significa MUA?

Multi-unit abutment: pilar/intermediário protético utilizado no fluxo de próteses sobre implantes.

O T-Marker captura a posição do implante ou do pilar?

O sistema registra as referências dos marcadores fixados nos pilares multi-unit. A relação com o implante depende do conjunto protético utilizado.

Como o sistema obtém os dados?

A câmera do aparelho Apple registra os marcadores em diferentes ângulos, e o aplicativo processa as imagens para gerar os dados espaciais.

Qual arquivo é exportado?

Um arquivo STL com as referências de localização dos MUAs, conforme o tipo de geometria de saída selecionado.

O T-Marker substitui todos os registros do scanner intraoral?

Não. O planejamento também precisa dos tecidos, do antagonista e da relação oclusal, adquiridos pelo fluxo clínico apropriado.

Funciona em qualquer pilar multi-unit?

Não presuma compatibilidade. A versão AOT precisa corresponder à conexão protética All-on-T utilizada no caso.

Basta conhecer a marca do implante?

Não. É necessário conferir o sistema, a plataforma e o modelo do pilar/intermediário que receberá o marcador.

Posso usar a versão AOT em uma conexão URIS ou Straumann?

Não presuma intercambialidade. Existem versões de marcadores próprias para diferentes conexões.

Qual iPhone pode ser utilizado?

O protocolo descreve iPhone 15 Pro ou Pro Max, ou modelos posteriores das linhas Pro/Pro Max compatíveis. Confira o aparelho exato antes do uso.

Qual iPad é indicado?

iPad Pro compatível, com referência operacional a modelos 2024 ou posteriores e recomendação de chip M4 ou superior.

O sistema funciona em Android?

Não no fluxo descrito. O aplicativo é destinado ao ecossistema Apple.

O aparelho Apple acompanha o kit?

Não. Tablet ou smartphone são adquiridos separadamente.

A compra das peças inclui o uso ilimitado do aplicativo?

O hardware e o acesso ao software são itens distintos. A assinatura e as funcionalidades devem ser verificadas separadamente.

Quantos marcadores são necessários?

O fluxo requer no mínimo três para reconhecimento e permite a detecção de até dez simultaneamente.

Preciso calibrar o sistema?

O fabricante apresenta o T-Marker como dispensando calibração do usuário. Isso não dispensa a inspeção e a correta preparação do caso.

Como saber se a captura terminou?

O aplicativo apresenta indicadores de progresso e conclusão por marcador. Revise todos os marcadores previstos antes de exportar.

Qual distância devo manter durante a captura?

O protocolo utiliza cerca de 7–12 cm, com aproximadamente 45° e ajustes guiados pelo aplicativo. Siga a orientação da versão instalada.

O que fazer se um marcador ocultar outro?

Siga o procedimento específico do manual e do aplicativo para concluir a leitura e remover o componente obstrutivo sem alterar a posição dos demais.

Qual é a diferença entre HS Cap e HS Cap Small?

São componentes de referência com dimensões distintas. A escolha deve corresponder ao fluxo de escaneamento, exportação e biblioteca.

O STL pode ser integrado ao exocad?

Sim, dentro de um fluxo com as bibliotecas e os alinhamentos adequados ao conjunto protético.

O sistema garante encaixe passivo sem prova?

Não se deve dispensar a validação clínica. A adaptação final também depende do planejamento, da fabricação e dos demais registros.

Pode ser utilizado em carga imediata?

Pode participar da aquisição de dados de casos selecionados, mas não determina a indicação de carga imediata, que depende da avaliação clínica.

Como limpar e esterilizar os componentes?

Siga a instrução de uso vigente do kit para limpeza, esterilização e conservação. Não transfira parâmetros de outro componente por semelhança.

Leve a captura dos pilares ao seu fluxo digital

Confira com a Smart Dent a conexão AOT, os componentes e o aparelho Apple adequado à sua rotina.
